1 概述
PAN742x 是一款集成 32 位 MCU 和 2.4GHz 無線收發 SOC 芯片，適合應用于小四軸、遙控
器、智能馬桶等領域。
PAN742x 內置低功耗的 MCU，內核采用 Cortex® - M0+內核，配合成熟的 KeilμVision 調
試開發軟件，支持 C 語言及匯編語言。包括 64K 字節的 Flash 程序存儲器、8K 字節 SRAM、
通用同步/異步收發器 USART、16 位的高級定時器和通用定時器、低功耗定時器 LPTIM、
實時時鐘 RTC、高 8 通道的 12 位模數轉換器 ADC、電壓比較器、SPI、I2C 和看門狗定
時器。具有高可靠性和低功耗的特點。
PAN742x 的射頻收發器工作在 2.400~2.483GHz 世界通用 ISM 頻段，集成發射機、接收機、
頻率發生器、GFSK 調制解調器等功能模塊，同時支持普通模式和 ACK 模式，能夠靈活的
應用。通信速率支持 2Mbps/1Mbps/250Kbps。
1.1主要特性
性能指標：
⚫ MCU
- 32位ARM® Cortex® - M0+內核，高運行到48MHz
- 64K Byte Flash，具有擦寫保護功能
- 8K Byte SRAM
⚫ 時鐘源
- 4種系統時鐘
- PLL
- 5個16位定時器
- 1個低功耗定時器
⚫ 外設
- IO端口（高達24個IO口）
- PWM
- USART
- 中斷/復位
- 12位ADC（QFN32為8通道，SSOP24為7通道）
- WDT
- RTC
- I2C
- SPI
- 電壓比較器
- 上電/掉電復位
- 在板仿真/ICE接口
⚫ RF
- 無線
✓ 通信頻段：2400MHz ~2483MHz
✓ 數據速率：2Mbps，1Mbps，250Kbps
✓ 調制方式：GFSK
- 射頻綜合器
✓ 完全集成頻率合成器
✓ 250Kbps模式（晶振精度±10ppm）
✓ 1Mbps/2Mbps模式（晶振精度±40ppm）
- 接收器
✓ -88dBm靈敏度@1Mbps
✓ 工作電流20mA
✓ 休眠電流0.1uA
- 發射器
✓ 25mA@0dBm輸出功率
✓ 發射輸出功率大可達10dBm
- 協議引擎
✓ 大支持64字節數據長度
✓ 支持自動應答及自動重傳
✓ 6個接收數據通道構成1：6的星狀網絡協議引擎
⚫ 電源管理
- 集成電壓調節器
- 工作電壓：2.2~3.6V
⚫ 封裝
- 封裝：SSOP24 / QFN32
⚫ 操作條件
- 工作溫度：-40~85℃（250Kbps速率支持-40~70℃）

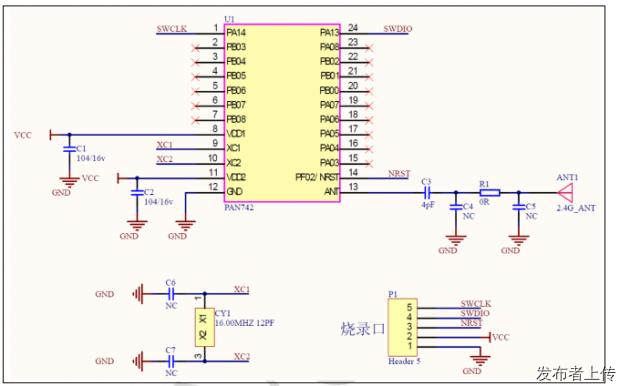

1.2典型應用
⚫ 小四軸
⚫ 遙控器
⚫ 智能馬桶
